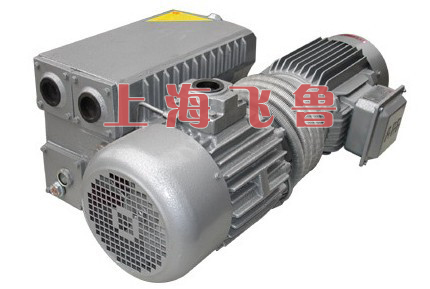

XD型旋片式真空泵

    XD型旋片式真空泵为单级多旋片式油封真空泵，是一种获得真空的基本设备。它有一个与泵体偏心安装并同泵体内表面固定真线相切的转子，转子槽内有三片可径向滑动的旋片。转子旋转时离心力使旋片与泵体内壁始终接触，旋片将泵腔分成三个容积可周期变化的工作腔。工作腔容积的周期变化，使得泵能完成吸气、排气。每一转，泵抽去容器中的一部分气体，直至达到真空泵的极限压力。

二、XD型旋片式真空泵特点:

1.直接传动机构，结构紧凑，重量轻。
2.空气冷却，不需水，操作方便，使用、维护成本低。
3.多旋片且底部装有橡胶垫块，运转平稳，振动小。
4.泵内装有油气分离器，能有效地消除排气中的微小油雾。
5.泵设计有自动油循环系统，不须经常加油。
6.泵内装有自动吸气阀，当泵停止工作时，吸气阀自动将泵与被抽系统隔离，防止泵油返入被抽系统。
7.抽气效率高，入口压力接近极限压力时仍有较高的抽气速率。
8.能在105~102pa很宽的入口压力范围内工作。
XD型旋片式真空泵已经广泛并成功地应用于真空包装、真空成形、真空吸引。它还在物料输送、物料处理中发挥巨大作用。在现代化的工艺过程中，单级旋片真空泵将成为重要的基本设备，以真空技术取代无数的常规工艺过程。
注:
1.XD型旋片式真空泵不能抽除易燃、易爆、含氧量高的、腐蚀性气体。
2.如连续长时间在较高入口压力下工作，须订货时提。

三、XD型旋片式真空泵结构原理图：

1.油箱2.油气分离器3.回油阀部件4.排气阀部件5.滤油器6.真空泵油7.橡胶垫块8.吸气口9.吸气过滤网10.吸气阀部件11.泵体12.旋片13.转子14.油管

四、XD型旋片式真空泵性能规格：

    泵应水平位置安放。橡胶垫块上有螺孔，亦可在支架上用螺钉固定安装。但不能在地面上推、拉，以免损坏橡胶垫块。
    泵距离墙壁或其他物体之问保持300mm的间隙，以利于泵的冷却。泵安装在机箱内时，泵(电机)冷却风扇处须有进风通道，泵排气口处须有排气通道。被抽容器与吸气口之间的连接管路必须有效密封。管壁须能承受1bar以上压差。泵的油窗部位要留出适当空隙，以便检查油位，观察油质。
    发运的泵不带油，安装后，通过加油口，缓慢注入真空泵油。油位到油窗高度的3/4处(泵运转时的油位不能低于油窗高度的1/2)。再核对泵的旋转方向。
    从电动机尾部(风扇端)一端看电动机时，泵正确旋向应为逆时针方向。三相异步电动机接线完成后，应打开吸气口并短时问按电动机点动按钮检查旋向，若旋向不符要求，则可对调三根电源线中的任意两根。

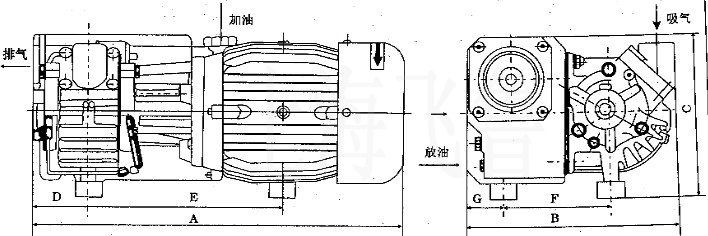

安装尺寸：

六、XD型旋片式真空泵的操作：

    泵注入真空泵油并核对旋向后即可接通电源起动真空泵，泵起动后，为能有效地抽除空气中可凝性蒸汽，应先封闭吸气口。连续运行15~30分钟，使泵达到较高的最佳工作温度。泵温的明显上升，属正常现象。若不能起动，请切断电源，稍后再起动。 数次不能起动，应请专业人员检查。
    泵运转时不可打开油箱盖，以免油喷出。

七、XD型旋片式真空泵的维护：

1、真空泵油
    XD型旋片式真空泵应使用1号真空泵油(N100真空泵油)，如使用其他润滑油将可能影响泵的使用性能及泵的寿命。新泵使用时，第一次换油期应为200小时。
    应定期检查油位、油的污染情况。如果油位下降到油窗的1/2高度时，应加油到油窗的3/4高度处。如果真空泵油变质，发生乳化、变黑、变稠、肮脏等现象时，应调换新油。
放油前，泵应至少运转15分钟以上，以便将油放尽。
    加入新油之前，应该用油清洗泵。清洗步骤:先将污染油放尽，注入清洗用油，开动泵大约15分钟，然后关掉，将油放尽。
    为了避免零件发生腐蚀，应经常换油，至少每隔12个月换一次。

2、油气分离器
    当排气端有油雾时，应更换油气分离器，入口压力高时需要更频繁更换油气分离器，油气分离器要防止受潮。装有排气压力附件的泵，当压力指示超过0.05Mpa时，请更换油气分离器。

3、吸气口滤网
    XD型旋片式真空泵吸气口中有一个金属丝过滤网，能防止固体的外来尘粒进入泵腔，滤网应保持清洁，以免抽气速率下降。
    被抽气体中含有粉尘或液体时，一定要在吸气口前加滤尘器或气液分离器将粉尘、液体分离掉，保护泵免受机械损伤，延长寿命。粉尘微粒大于0.05mm必须装过滤器，否则造成真空泵卡死损坏，均由用户承担责任。

4、油过滤器
    建议更换周期为5个月，每天工作超过10小时应缩减为3个月，部分型号产品装有油过滤器，应定期调换。

5、当抽除含有少量水蒸气的气体时，应加装气镇阀，客户应提供此信息。

6、贮藏
如果泵长期搁置不用，应将油放尽并清洗泵。

7、用户在使用真空泵的过程中，必须按本说明书规定的流程操作，否则所造成的真空泵性能下降甚至损坏等结果，均由用户承担责任。

8、其他
用户如需订购维修备件，请告知泵的型号的机号，泵的型号和机号可在泵的铭牌上找到。

八、XD型旋片式真空泵故障排除：
