一、罗茨旋片真空机组的概述：
罗茨旋片真空机组是由ZJY型罗茨真空泵做为主抽泵，单级或双级旋片泵做为前级泵的低、高真空获得设备，整套机组安置在一个机架上，配以管道、阀门和电器操作控制箱，除最小二个规格外，还配有冷却水管系统机组结构紧凑、使用方便。在2X型旋片式真空泵真空度达到极限时抽气速率不断降低，ZJY型罗茨真空泵能使机组在极限真空时保持相对大的抽气速率.罗茨旋片真空机组真空度高，可持续工作，噪音低。
为了提高罗茨旋片真空机组的抽气性能，达到较高的极限真空和改善在低入口压力时的抽速特性及对大型真空机组配用较小规格的前极泵，罗茨真空机组也有由二级罗茨真空泵串联的三级机组。
根据被抽真空系统的大小及气体状态，罗茨旋片真空机组各泵之间的名义抽速之比一般在4∶1至10∶1之间，前者适用于较大真空系统及长时间在较低入口压力或极限真空情况下工作。本系列罗茨旋片真空机组为了防止前级旋片真空泵停机返油，在前级管道上装有电磁放气阀，其动作与前级旋片真空泵的电机联动。
二、罗茨旋片真空机组的使用范围：
罗茨旋片真空机组适用于抽吸空气及其它无可凝性、无腐蚀性的气体，广泛应用于需要大抽速和需要获得低、高真空的各种真空系统。例如：真空冶炼、钢液脱气、真空烧结、大型空间模拟试验中的动态真空的获得，电力电容器、变压器真空浸渍处理，日光灯管、灯泡自动生产线上的排气，保温瓶胆的连续排气，真空镀膜设备中的预抽，镁还原过程中的抽气，单晶硅提炼过程中的除气等等。
三、罗茨旋片真空机组型号意义：
四、罗茨旋片真空机组性能规格：
| 型号 Model |
性能 Functions |
| |
抽气速率
(L/S) Pumping
Speed |
极限压力
(≤Pa) Ultimate
Pressure |
主泵
Main Pump |
前级泵
Backing Pump |
总功率
(kw)
Total
Power |
进气口径
(mm)
Inlet
Diameter |
排气口径(mm)
Outlet
Diameter |
| JZJX30-8 |
30 |
5×10-2 |
ZJY30 |
2X-4A |
1.3 |
Φ50 |
Φ19 |
| JZJX30-4 |
30 |
5×10-2 |
ZJY30 |
2X-8A |
1.85 |
Φ50 |
Φ19 |
| JZJX70-8 |
70 |
5×10-2 |
ZJY70 |
2X-8A |
2.6 |
Φ80 |
Φ19 |
| JZJX70-4 |
70 |
5×10-2 |
ZJY70 |
2X-15 |
3.7 |
Φ100 |
G2" |
| JZJX150-8 |
150 |
5×10-2 |
ZJY150 |
2X-15 |
5.2 |
Φ100 |
G2" |
| JZJX150-4 |
150 |
5×10-2 |
ZJY150 |
2X-30A |
6 |
Φ100 |
G2" 1/2" |
| JZJX150-2 |
150 |
5×10-2 |
ZJY150 |
2X-70A |
8.5 |
Φ100 |
G4" |
| JZJX300-8 |
300 |
5×10-2 |
ZJY300 |
2X-30A |
7 |
Φ150 |
G2" 1/2" |
| JZJX300-4 |
300 |
5×10-2 |
ZJY300 |
2X-70A |
9.5 |
Φ150 |
G4" |
| JZJX300-2 |
300 |
5×10-2 |
ZJY300 |
2×2X-70A |
15 |
Φ150 |
G4" |
| JZJX600-8 |
600 |
5×10-2 |
ZJY600 |
2X-70A |
11 |
Φ150 |
G4" |
| JZJX600-4 |
600 |
5×10-2 |
ZJY600 |
2×2X-70A |
18.5 |
Φ150 |
G4" |
| JZJX1200-8 |
1200 |
5×10-2 |
ZJY1200 |
2×2X-70A |
22 |
Φ300 |
G4" |

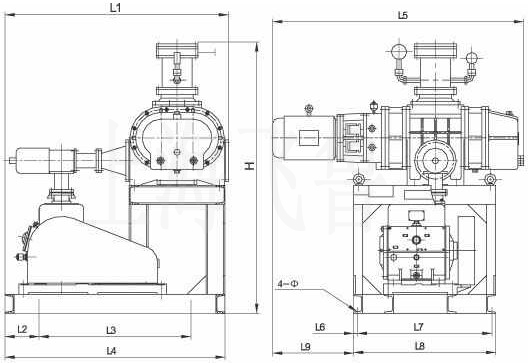

五、罗茨旋片真空机组安装尺寸图：
| 型 号 |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
L9 |
Φ |
H |
| JZJX30-8 |
650 |
85 |
360 |
530 |
550 |
25 |
500 |
550 |
/ |
12 |
1098 |
| JZJX30-4 |
650 |
85 |
360 |
530 |
640 |
25 |
590 |
640 |
/ |
12 |
1128 |
| JZJX70-8 |
930 |
165 |
600 |
930 |
770 |
20 |
610 |
650 |
35 |
14 |
1305 |
| JZJX70-4 |
930 |
165 |
600 |
930 |
798 |
20 |
710 |
750 |
35 |
14 |
1305 |
| JZJX150-8 |
1036 |
130 |
700 |
95 |
1118 |
20 |
768 |
808 |
300 |
15 |
1312 |
| JZJX150-4 |
1072 |
230 |
530 |
990 |
1048 |
20 |
710 |
750 |
300 |
15 |
1440 |
| JZJX150-2 |
1125 |
230 |
620 |
1080 |
1058 |
20 |
866 |
906 |
155 |
15 |
1440 |
| JZJX300-8 |
1178 |
180 |
800 |
1160 |
1324 |
20 |
710 |
750 |
427 |
15 |
1425 |
| JZJX300-4 |
1235 |
160 |
900 |
1217 |
1330 |
20 |
866 |
906 |
271 |
15 |
1570 |
| JZJX600-8 |
1235 |
160 |
900 |
1217 |
1330 |
20 |
866 |
906 |
271 |
15 |
1570 |
