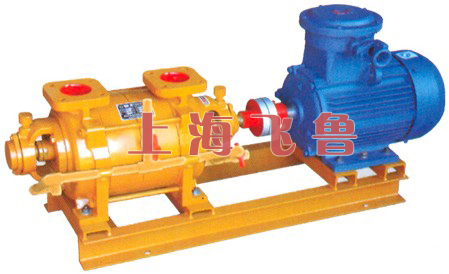

SKF型水环式真空泵特点及用途：

SKF型水环式真空泵，是采用酚醛玻璃纤维增强塑料，经高温高压模具化成型加工而成，SKF型水环式真空泵具有耐腐蚀范围广、体积小、重量轻、结构紧凑、环保节水、高效节能、运行安全可靠，安装维修方便等优点。可用来抽吸或压送空气和其它不含固体颗粒的腐蚀性气体，吸入的气体中允许混有少量液体。广泛应用于机械、石油、化工、制药、造纸、印染、食品等工业领域。

SKF型水环式真空泵由于在工作过程中，该类真空泵对气体的压缩是在等温状态下进行的，因此在压送或抽吸易燃、易爆气体时不易发生危险，所以其应用更为广泛。

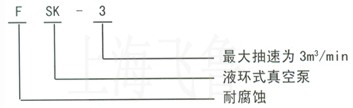

SKF型水环式真空泵型号意义：

SKF型水环式真空泵技术规格：

型号	抽气量m3/min		极限真空		电机功率Kw		泵转速r/min	压缩机压力MPa	吸排气口径mm
型号	最大	吸入压力为-450mmHg	MPa	mmHg	真空泵	压缩机			进	出
SKF-1	1	0.9	-0.09	-675	3	4	1440	0-0.1	40	40
SKF-1.5	1.5	1.35	-0.09	-675	4	5.5	1440	0-0.1	70	70
SKF-2	2	1.8	-0.093	-700	4	5.5	1440	0-0.1	70	70
SKF-3	3	2.7	-0.093	-700	5.5	7.5	1440	0-0.1	70	70
SKF-4	4	3.6	-0.093	-700	7.5	11	1440	0-0.1	70	70
SKF-6	6	5.4	-0.093	-700	11	15	1440	0-0.1	80	80
SKF-8	8	7.2	-0.093	-700	15	18.5	1460	0-0.1	80	80
SKF-10	10	8.1	-0.093	-700	18.5	22	1460	0-0.1	80	80
SKF-12	12	9	-0.093	-700	18.5	22	1460	0-0.1	80	80
SKF-15	12	13.5	-0.093	-700	22	30	1460	0-0.1	80	80

注：1、表内数据在下列条件下得出：①水温15oC；②空气20oC；③气体相对湿度70%；④大气压力0.1013MPa。2、性能允许偏差±10%

SKF型水环式真空泵外形尺寸：

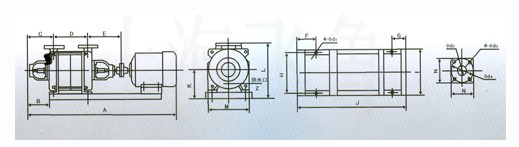

SKF-1~4外形尺寸安装图：

型号	A	B	C	D	E	F	G	H	I	J	K	L	M	N	d1	d2	d3	d4	Z
SKF-1	1030	180	235	160	300	170	130	290	330	785	222	380	260	130	16	70	13	130	G1/2"
SKF-1.5	1185	180	770	290	170	130	330	955	222	380	460	160	110	260	16	70	13	130	G1/2"
SKF-2	1300	180	810	290	170	130	330	1000	222	380	460	160	110	260	16	70	13	130	G1/2"
SKF-3	1340	180	850	290	170	130	330	1040	222	380	460	160	110	260	16	70	13	130	G1/2"
SKF-5	1590	200	985	410	210	160	460	1290	318	510	640	160	130	360	16	70	13	130	G1/2"
SKF-6	1690	200	1045	410	210	160	460	1350	318	510	640	160	130	360	16	70	13	130	G1/2"
SKF-8	1745	200	1075	410	280	180	460	1370	318	510	640	160	130	360	16	70	13	130	G1/2"
SKF-12	1850	200	1135	410	280	180	460	1470	318	510	640	160	130	360	16	70	13	130	G1/2"

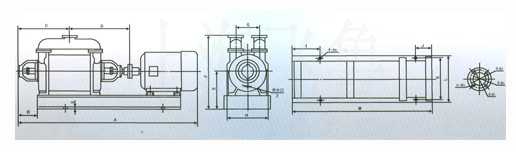

SKF-6~15外形尺寸安装图：
SKF型水环式真空泵外形尺寸

型号	A	B	C	D	E	F	G	H	I	J	K	L	M	n	d1	d2	d3	d4	d5	S	z
SKF-6	1518	190	400	498	318	720	160	360	210	160	410	460	1180	4	160	80	130	14	18	8	G3/4"
SKF-8	1593	190	415	513	318	720	160	360	280	160	410	460	1260	4	185	80	130	18	18	8	G3/4"
SKF-10	1683	190	448	545	318	720	160	360	280	160	410	460	1340	4	185	80	130	18	18	8	G3/4"
SKF-12	1683	190	448	545	318	720	160	360	280	160	410	460	1340	4	185	80	130	18	18	8	G3/4"
SKF-15	1740	190	463	560	398	800	160	360	280	180	435	485	1400	4	185	80	130	18	18	8	G3/4"

2SKF型水环式真空泵
