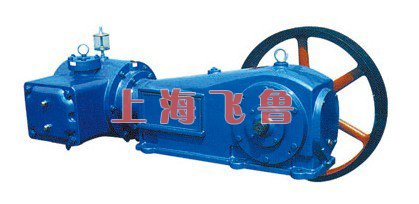

W型往复式真空泵

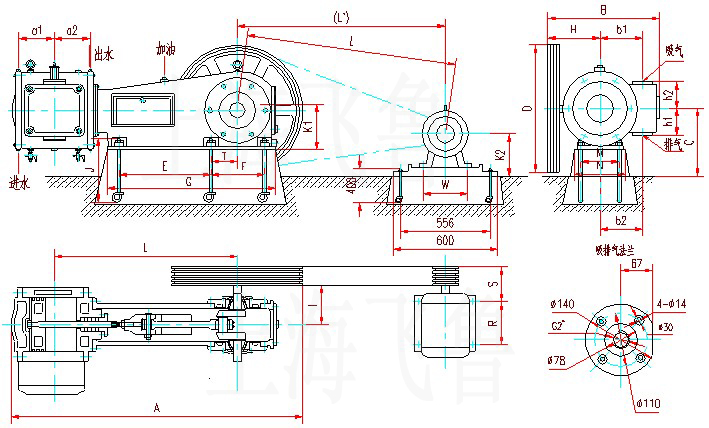

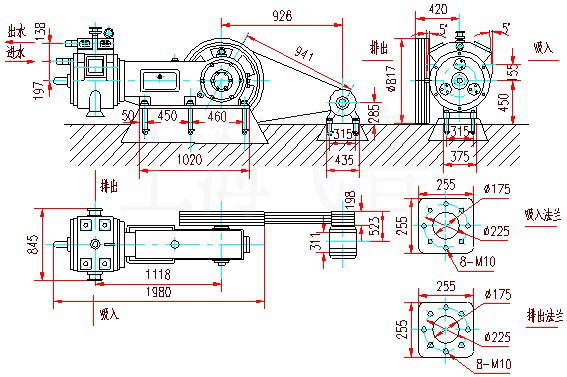

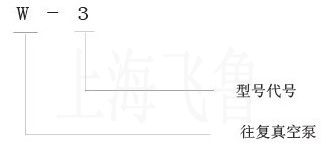

W型往复式真空泵是获得粗真空的基本真空设备之一，W型往复式真空泵是广大企业比较熟悉和广泛使用的一种真空设备，W型往复式真空泵是通过活塞的往复式运动在气缸内不断使气体膨胀和压缩，并通过进排气阀片完成吸排气工作从而获得真空。 二、W型往复式真空泵型号意义：  三、W型往复式真空泵产品特点： 1、气阀是固定的实行自动配气，运动部件少，因而操作简单。 2、机械传动部件也抽气部分分隔在两个腔体内，保证机械传动部分不致受被抽气体的污染，保持良好的润滑状态，因而特别适合化学工业的各种应用。 3、属于最传统的真空泵，最为人所知，因而使用、维护起来比较方便。 4、往复式真空泵对于抽除腐蚀性或含有颗粒状灰尘的气体是不适用。 四、W型往复式真空泵结构概要和工作原理： W、WY型往复式活塞真空泵，是获得粗真空的主要设备之一，它用于从密闭容器中或反应锅中抽除空气或其他气体，它不适用于抽腐蚀性的气体或者带有硬颗粒灰粉的气体。它的结构由两个主要部分组成：机械传动部分和气体流通部分。 1.机械传动部分： 机械传动部分整个机构原件在一个封闭的机体内，真空泵曲轴被支承在机体两旁的圆锥滚子轴承中。曲轴一端装有一个大带轮，以驱动传动部分。连杆把曲轴的轴颈和十字头连接起来。活塞杆的一端装有一个大带轮，以驱动传动部分。另一端装在活塞的锥孔并以螺母固定之。电动机和装在轴上的小带轮通过三角胶带带动曲轴旋转，这样通过连杆和十字头的作用，使活塞在气缸中作往复运动。 连杆曲轴机构在机体内运动时，使油池中的润滑油飞溅以润滑轴承、曲轴颈、十字头和滑倒等摩擦表面。为了便于检查和维修传动机构，机体两侧和后面装有可拆卸的门盖，在后面盖上装有油窗以指示机体内油池的油面高度。 2.气体流通部分： 气室和汽缸铸成整体，气室上面装有进气阀为进气口，气室下面装有排气阀为排气口，在阀的气槽上有阀片和螺旋弹簧组成逆止阀，以控制进排气和自动完成配气作用。 气缸内有一个活塞，活塞上装有活塞环，保证被活塞间隔的气缸两端气密。活塞在气缸内作往复运动时，不断的改变气缸两端是容积，一端面积扩大吸入气体，另一端积缩小排出气体。活塞和气阀的联合作用，周期的完成真空泵的吸气和排气作用。 流动在气缸水套的冷却水，把气缸中因气体被压缩面产生的热量和因金属表面摩擦而产生的热量带去，使气缸不至过热。冷却水从气缸盖下面进水流入，经过水套在气缸颈上面出水口流出真空泵。 气缸内壁与活塞环摩擦面，由装在气缸上的油杯注入润滑油润滑。 五、W型往复式真空泵注意用途： W、WY型真空泵已被广泛的应用于各工业部门中。例如化工或食品工业中的真空蒸馏，蒸发、结晶、干燥和过滤，真空冶金工业中的除气、电气工业上的侵渗等。 六、W型往复式真空泵结构图：  七、W型往复式真空泵技术参数：
八、W型往复式真空泵使用说明： 1.安装： 真空泵除带轮需要重新装上外，是整体发送，因此在启动前可以不必在拆装，但在安装中不准灰砂等杂物进入泵内，进排气口的盲盖只许在接管时拆去。 （1） 甩水平仪把泵进行水平。 （2） 随机供应的底基螺栓按上后旋紧，但必须注意在紧螺母腮红不得使机身因过分旋紧螺母而被扭曲或变形，曲轴可以和未紧螺母前一样在轴承中转动。 （3） 进气管路须装三通阀，使泵在需要时和大气直接相同通或被抽容器相同。 （4） 在接管前管路必须用锤敲击或注入酸液仔细地清除铁锈、金属小屑片、电焊小珠和其他杂质。 （5） 在开始使用时进气管路中要装置细网过滤气，其孔眼大小大于0.5毫米，以防止杂物进如泵内。 （6） 泵在下列条件使用时，必须加装附属设备： 1. 被抽除空气或气体中时，必须加装附属设备： 2. 被抽气体中含有大量的蒸汽时，必须在进气管前加装冷凝器。 3. 抽除带有腐蚀性气体时，在进入泵前，必须经过中和。 4. 被抽除气体或空气中含有大量液体时，必须在泵的进气管前装置分离器，绝对不许液体进入气缸，否则由于液体的不可压缩性，可能导致严重的损坏。 5. 被抽除的气体或空气中含有大量的液体时，必须在泵的进气管装置分离器，绝对不许液体进入气缸，否则由于液体的不可压缩性，可能导致严重的损坏。 6. 泵的启动电流往往通过电机额定电流的几倍，必须配用启动开关。 2.开车前的准备工作： 1.检查气管路上的法兰、街头和阀门，并确定他们没有漏气。 2.清洁真空泵，在机体内不许有杂质或其他任何赃物。 3.在机体内加入清洁的润滑油，直到油窗上指使的刻度。 用于机内的润滑油为: 冬天用40#机械油。 夏天用50#机械油。 4.油杯内加入清洁润滑油并微微开启它们的针阀，使润滑油一滴一滴的注入气缸中。用于油杯的润滑油为: 冬天用的13#低压压缩机油。 夏天用的19#高压压缩机油。 5.开启冷却水阀门。 6.开启三通阀门并使泵和大气畅通。 7.旋下气缸下部的放油丝堵 8.用人力转动泵三角轮几转，如无故障放可启动。 3.运转 1.推动电机开关、启动真空泵，泵的转动方向，从带轮一面看是顺时针方向。 2.拧上放油丝堵，转动三通阀门，使泵的吸入口通向被抽容器。 3.运转时电流表上的读数应呈稳定现象。如果发现电流上升，必须立即停车找出原因进行修理或调整。 4.运转中应无冲击声，否则立即停车，找出原因，进行修理或调整。 5.各运动部位必须润滑正常，针阀油杯中的油必须保持油杯高度是2/3. 如果吸入的气体润滑油有分解或对金属有腐蚀作用，则润滑油必须增加。 如果增加润滑油还不能有效地避免气体的分解作用，则与润滑油供应单位联系采用适宜的工作条件的润滑油。 6.下列零件的最高允许温升为： 1.气 室 90℃ 2.轴 承 40℃ 7. 冷却水进出口温差为5℃，它的最高出水温度不超过40℃。 4.停车： 1.关闭进气阀门停车。 2.关闭油杯的针形阀，旋下放油丝堵，真空泵并在停车10分钟后关闭冷却水进口阀。 3.在严寒季节水套内的冷却水必须放进。以免在静止时结冰，冻裂气缸。 5.日常维护保养： （1）每日检查机体内和油杯内的油面，如需加油即行补足。用过的油在经过仔细过滤后，以1：1比例和新油混合后在可使用，但不允许在加到油杯中去。 （2）经常检查进水阀和进气阀，如发现泄漏即行修理。 （3）经常检查三角胶带的松紧，如果有过紧过松即行调整。 （4）经常对轴承、十字头等部位进行检查，如有过热现象进行检修。 （5）经常检查活塞杆填料、如遇太松或损坏，则应换新填料。 （6）在运转100~1500小时以后更换机体中的润滑油，但它使用第一次使用经100~120小时运转后，机体中的润滑油即须更新。 (7)在运转1000~1500小时运转以后，须检查真空泵的各摩擦部位，如气缸内壁对活塞或活塞环，十字头对滑倒，轴承等，如果发现有磨损不平应即予修整。 （8）在经过1000~1500小时运转以后，检查并清洁气缸和气阀的气槽通路。如果抽是气体和润滑油化合而成的黏糊状物质，或者其他赃物阻塞通道，这些通道必须安条件需要，在短期内进行检查和清洁。 （9）真空泵在经过约2500小时运转以后应进行大修，所有零部件必须进行拆洗并从新装配在修理后活塞的位置必须进行调整，活塞在上下死点时，应对气缸盖和气缸颈端面个保持约1.5毫米的间隙。 (10)经常检查活塞、连杆、曲轴、十字头螺母是否松动。 注:1.本真空泵产品随技术改进等原因，不经预告可变更。 2.本长产品在保修期内，不经厂家允许，不得随意拆卸。 九、W型往复式真空泵的曲线图：  十、W型往复式真空泵安装尺寸图： W3往复式真空泵安装尺寸图:  WY-50(V5)、WY-100(W4)、WY-200(W5)往复式真空泵安装尺寸图：  W4-1、W5-1往复式真空泵安装尺寸图：  W300往复式真空泵安装尺寸图
