SZB型水环式真空泵

SZB型水环式真空泵

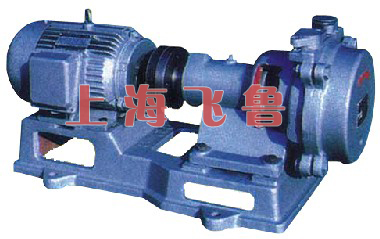

一、SZB型水环式真空泵概述:

    SZB型水环式真空泵,可供抽吸空气或其它无腐蚀性不溶于水的、不含固体颗粒的气体。最高真空度可达85%,特别适合于做大型水泵引水用。
    目前制造的本型泵有:SZB-4, SZB-8。其中4 (8)表示当水银柱高为520毫米时的气量(升/秒)。

二、SZB型水环式真空泵型号说明:
SZB型水环式真空泵型号说明

三、SZB型水环式真空泵结构说明:
SZB型水环式真空泵结构说明

1 泵盖 3 叶轮 5 填料压盖 7 滚珠轴承 9 叶轮平健 11 填料环 13 法兰盘
2 泵体 4 填料 6 托架 8 联轴器 10 泵轴 12 轴承压盖 14 联轴器平健

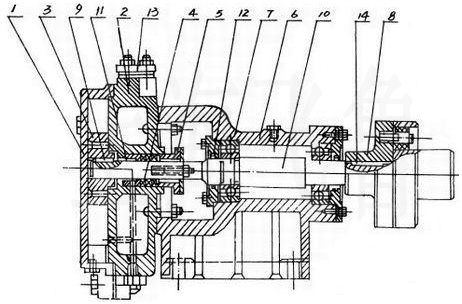

SZB型水环式真空泵结构如图一所示、工作室由泵体(2)、泵盖(1)构成,上有进排气口(详见图三),下有放水螺塞(15)(见图三),泵盖上有指示旋转方向的箭头,泵体有填料函和填料压盖(5),内装填料(4)密封,泵体侧面的螺丝孔(16)(见图三)为补充水环消耗用水。 由铸铁制成叶轮(3),有12个叶片呈放射状均分布,有平衡孔(其中两个套扣供拆卸用)平衡轴向力。叶轮平键(9)与轴(10)联接并可沿轴向滑动调节间隙。轴为优质钢制成,支承在泵的托架((6)内的两个滚珠轴承(17)上,右端有弹性联轴器(8)和电机直接联接。托架(6)用铸铁制成,有止口保证与泵体准确联接,轴承间有空腔,可存润滑油,用稀油或黄油滑均可。从传动方向看,泵轴为逆时针方向旋转(右边法兰为排气口,左边法兰为进气口)。

四、SZB型水环式真空泵工作性能:
型 号 排气量Q 毫米汞柱(mmHg) 最大真空 度 转数
(r/min)

电机功率(kw) 口径 泵重(kg)
m3/h L/S 吸入 吐出
SZB-4 19.8 5.5 440 80% 1450 1.5 ZG1" ZG1" 42
14.4 4 520
7.2 2 600
0 0 650
SZB-8 38.2 10.6 440 80% 1450 2.2 ZG1" ZG1" 45
28.8 8 520
14.4 4 600
0 0 650

五、SZB型水环式真空泵性能曲线图:

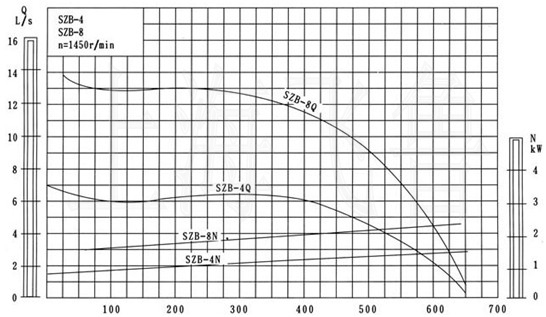

SZB型水环式真空泵性能曲线图
图二:SZB型水环式真空泵性能曲线图

六、SZB型水环式真空泵安装尺寸图:
SZB型水环式真空泵安装尺寸图

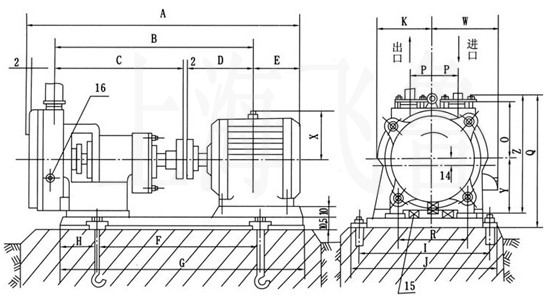

图三:SZB型水环式真空泵安装尺寸图
型号 A B C D E F G H I J K Y Z W R Q P O X 配用电机
SZB-4 755 504.5 313 175.5 122 390 640 125 310 360 120 135 274 155 187 359 55 121 145 Y90L-4-1.5KW
SZB-8 780 523 313 208 139 393 660 133 345 385 120 135 274 155 187 369 55 121 145 Y100L1-4-2.2KW

七、SZB型水环式真空泵安装说明:
设备须根据图三进行安装
1.真空泵用来作水泵引水用时,其安装位置与水泵之间距离要宽敞一些,以便水泵和真空泵检修时方便。
2.真空泵的吸气管道不可有漏气现象。其地基尺寸以安装图或以实物测量进行施式。
3.真空泵轴与电机轴须保持水平,不允许有不同心的现象(详见图四)。基础必须结实可靠。灌入水泥后,干至48小时,重新检查安装是否有变化,然后将底脚螺栓拧紧,不可有松动现象。
4.如须安装汽水分离器时可参看图五。
电机与泵同心度的校正
图四:电机与泵同心度的校正
汽水分离器的安装

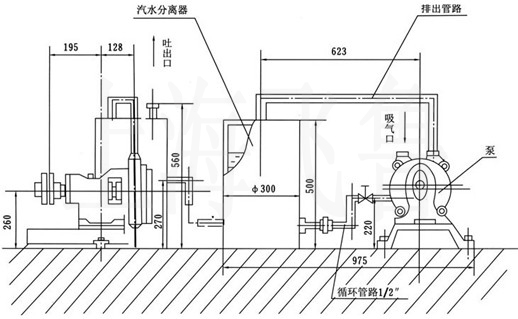

图五:汽水分离器的安装

八、SZB型水环式真空泵使用维护说明:
1.真空泵启动前,须检查电机旋转方向是否与泵的旋转方向相符。轴承运转、润滑是否正常.并检查填料压紧程度是否适当,填料不能压得过紧。正常压紧的填料能够使泵中的水成滴地向外漏出。取油浸过的石棉绳做姨料,然后从泵上的冷却管(接在泵体侧面的螺丝孔(16)上),灌入冷却水,有汽水分离器者从汽水分离器灌入,并检查吸气管路连接是否严密后方可开启泵。

2.真空泵在正常运转时,须观察是否有振动,细听泵内是否有杂声,并侧定填料函和轴承温度(正常轴承的温度不得比环境温度高出350 C,’但工作温度不得超过70℃)。如果温度超高,应立即停车检查原因。

3.真空泵作为水泵真空引水用时,其运转期间将水泵内的空气全部吸出,直到将水泵内吸出水来以后,即开动水泵,待水泵正常工作后将真空泵停车,并将吸气管路的截门关闭。

4.真空泵停车以后,将泵体内的水放净,尤其是冷冻季节更要注意,以免使泵冻裂。如果准备长期停用.最好拆开泵的全部零件擦干,将转动部位涂上黄油或防铸油脂,再重新装好,并将吸入口和排出口塞上一木塞,放里在较干澡的地方保存。
